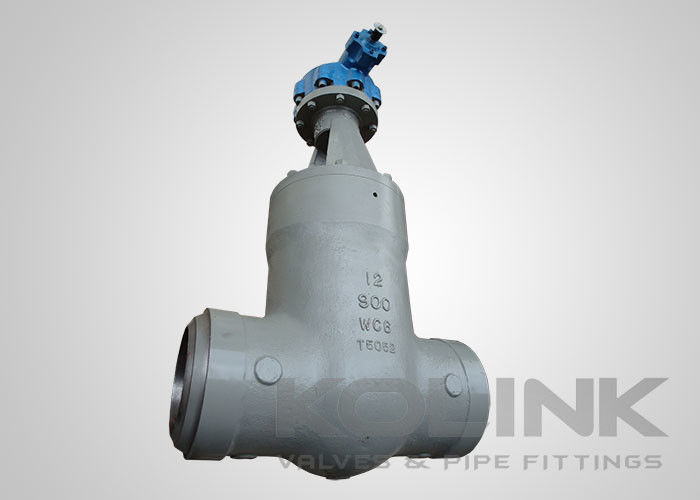

Válvula de puerta de sellado de presión soldada con botón Clase de alta presión 600-2500 4 "-24"

Válvula de puerta de sellado de presión extremo de soldadura trasera de alta presión clase 600-2500

Para las válvulas de puerta con presión de clase 600 / PN100 o superior, se sugiere un capó de sellado a presión para un mejor cierre, mientras que el capó de pernoctación todavía está disponible para la opción del cliente.

El diseño del sello de presión incorpora un sello de metal a metal que se vuelve más apretado a medida que aumenta la presión.La precarga inicial deforma el cónico en la junta de hierro blando para aparearse con el cónico en el capóEl filo delgado del cuchillo de la junta está firmemente entre el cuerpo y el capó. El ángulo poco profundo asegura que la junta se sella con fuerza con sólo una pequeña fuerza hacia arriba sobre el capó.Una vez que el sello inicial se crea, la unión cuerpo/cabina permanecerá libre de fugas independientemente de las condiciones térmicas o de presión en la válvula.

Características delBW FinLas válvulas de compuerta de sellado a presión:

Capó de sellado a presión
Parafusos y yugo exteriores
Asiento de metal a metal, superposición de satélite en disco de cuña, asiento y asiento trasero
Instalación superior ISO estándar para el fácil montaje de cualquier tipo de actuador o engranaje bisel.
Las demás partes de las máquinas de soldadura

Las normas aplicables deBW FinLas válvulas de compuerta de sellado de presión:
a) Diseño y fabricación: API 600, API 6D, ASME B16.34
b) Cara a cara: API 6D, ASME B16.10, EN 558
c) Finalidad de conexión: ASME B16.5, según la norma ASME B16.25, EN 1092, EN 12627, JIS B2220
d) Prueba: API 600, API 6D, EN 12266
