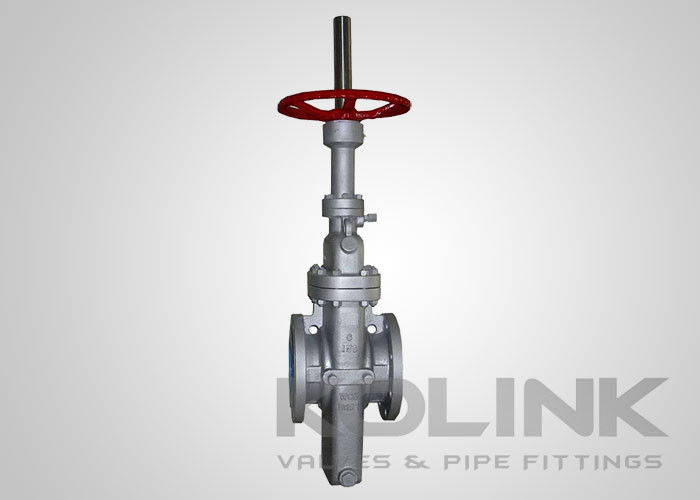

Válvula de puerta de placa de acero fundido totalmente piggable clase 150-2500

A través de las válvulas de puerta de la losa de conducto se utilizan generalmente para las tuberías de petróleo y gas.

Las válvulas de la puerta de la losa a través del conducto se fabrican con un orificio completo, una puerta de la losa, un tallo ascendente OS&Y y asientos flotantes.con un sello de metal a metal entre puerta y asientoUn asiento flotante está diseñado para que coincida con la puerta de la losa.Un resorte Belleville y O-anillo entre cada asiento y el cuerpo aseguran un sello firme contra la puerta de la losaLa puerta de la losa flotante utiliza la fuerza natural de la presión de la línea para obtener un sello dinámicamente apretado aguas abajo en aplicaciones diferenciales de alta presión.El sellado a baja presión se logra con un anillo o que da energía al asiento y minimiza la corrosión y la acumulación de escombrosTambién se dispone de una guarnición común.

La capacidad de doble bloqueo y sangrado y el alivio automático del exceso de presión corporal son características estándar de este diseño de asiento.

El orificio suave y continuo minimiza la turbulencia dentro de la válvula y, cuando está en posición abierta, produce una caída de presión equivalente a una porción de tubería de la misma longitud y diámetro.Las caras del asiento están fuera del flujo de flujo y, por tanto, están protegidas de la acción erosiva del flujoLos cerdos y raspadores pueden pasar por la válvula sin daños.

El diseño de la válvula de la puerta de la losa de conducto minimiza y facilita el mantenimiento, lo que permite que las operaciones de servicio se realicen sin la eliminación de la válvula de la línea.

• Puerto de conducto a través del agujero completo, totalmente enchufable
• Puerta flotante de losas
• Anillo de asiento cargado de resorte/presión con válvula de alivio
• Bolboreta cerrada a alta y baja presión
• Operaciones bidireccionales
• Disponible el rendimiento de doble bloqueo y sangrado
• Superficies de los asientos protegidas contra la erosión por el flujo
• Indicador de posición
• Ensamblaje de entrada superior para el mantenimiento en línea
• Varios accionamientos (actuadores eléctricos, neumáticos e hidráulicos)

• Diseño y fabricación: API 600, API 6D, BS 1414
• Enfrentamiento: API 6D, ASME B16.10, EN 558
• El punto de conexión: ASME B16.5, según la norma ASME B16.25, EN 1092, EN 12627, JIS B2220
• En el caso de las máquinas de ensayo, el valor de la prueba será igual al valor de la prueba de ensayo.
