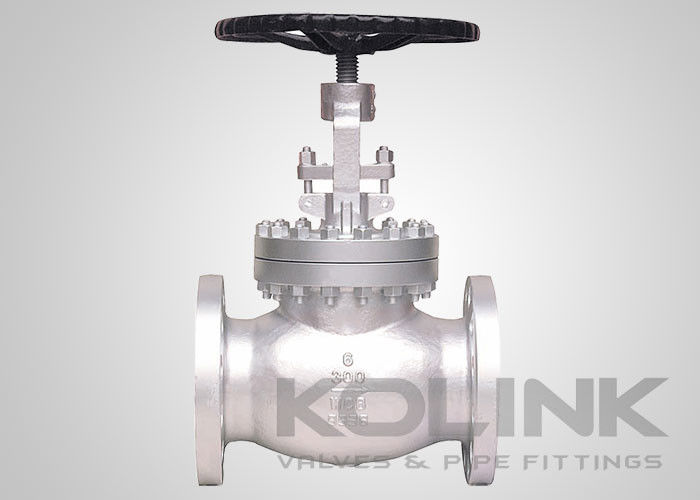

Válvula de globo de acero fundido con bridas Clase 150-1500 BS 1873

Válvula de Globo de Acero Fundido con Bridas Clase 150-1500 BS 1873 Válvula de Cierre

Las válvulas de globo se denominan así por la forma esférica de su cuerpo, con las dos mitades del cuerpo separadas por un deflector interno. Las válvulas de globo pueden utilizarse tanto para aislamiento como para servicio de estrangulamiento, instalando el disco adecuado: disco de asiento plano para estrangulamiento moderado, jaula para estrangulamiento más severo y tapón parabólico para control de flujo lineal.

Las válvulas de globo también se clasifican por el cuerpo: patrón recto regular, patrón Y y patrón angular. Su diversa configuración permite instalarlas en una variedad de configuraciones de tuberías.

Las válvulas de globo también se suministran con tres tipos básicos de cierres de cuerpo-bonete: bonete atornillado, bonete soldado y bonete con sello de presión. El bonete atornillado, el sello depende de la precarga del perno del cuerpo-bonete para mantener una fuerza de compresión suficiente, el bonete atornillado se utiliza ampliamente para válvulas en varias clasificaciones de presión y tamaños. El bonete soldado se aplica principalmente para válvulas de compuerta de acero forjado de tamaño pequeño, adecuado para aplicaciones que requieren cero fugas en la junta cuerpo-bonete cuando se transportan fluidos del sistema peligrosos. El bonete con sello de presión se adopta para válvulas para servicio de alta presión, típicamente en exceso de 15 MPa (2250 psi). Los sellos de la junta cuerpo-bonete mejoran a medida que aumenta la presión interna en la válvula, en comparación con otras construcciones donde el aumento de la presión interna tiende a crear fugas en la junta cuerpo-bonete.

Las válvulas de globo se suministran con extremos bridados, extremos soldados a tope, extremos soldados por encaje y extremos roscados, y se construyen con varios materiales de acero al carbono fundido, acero inoxidable, aceros de aleación y aceros forjados.

Hay disponibles varias combinaciones de materiales de asiento y vástago para satisfacer los requisitos específicos del cliente.

• Diseño de Cuerpo de Patrón Recto
• Estándar de Diseño de Disco de Tapón Giratorio
• Disco de Tipo Plano y Regulador Disponible
• Bonete Atornillado
• OS&Y, Vástago Ascendente y Volante
• Asiento Trasero Roscado
• Extremos Bridados o Soldados a Tope
• Engranaje o Actuador Disponible

• Diseño y Fabricación: BS 1873, ASME B16.34
• Cara a Cara: ASME B16.10, EN 558, BS2080
• Extremo de Conexión: ASME B16.5, ASME B16.25, EN 1092
• Prueba e Inspección: API 598, EN 12266, BS 6755
