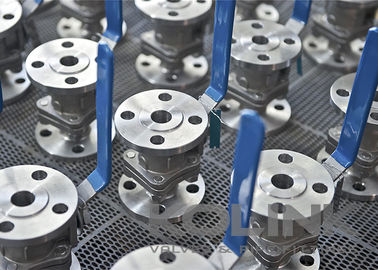

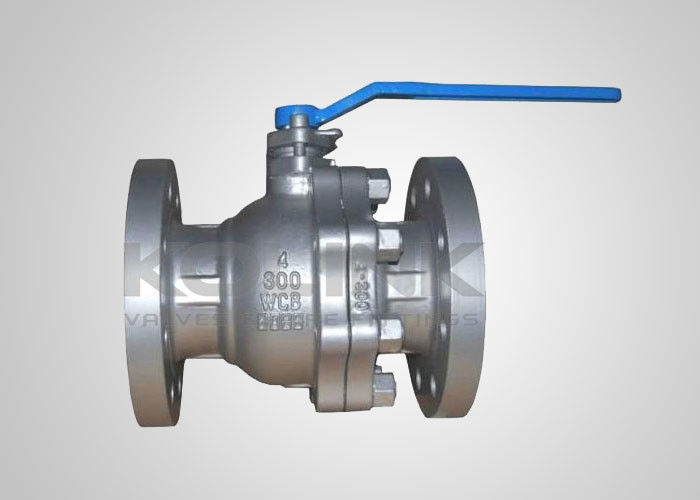

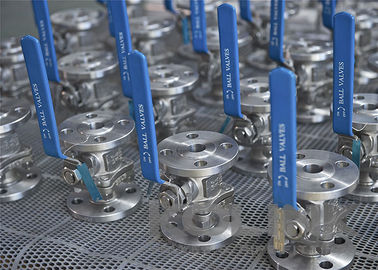

Válvula de bola flotante de acero fundido de clase 150-600 API 607 a prueba de fuego con brillo
Válvula de bola flotante de acero fundido de clase 150-600 API 607 a prueba de fuego con brillo
Las válvulas de bolas flotantes ofrecen un funcionamiento rápido de un cuarto de giro, indicación visual de la posición de la válvula, flujo recto ininterrumpido y tamaño compacto.uno en la parte ascendente y el otro en el lado descendente de la válvulaLa presión en sentido ascendente empuja la bola hacia el anillo del asiento en sentido descendente, comprimiendo el asiento para cerrar el fluido, garantizando un sellado hermético.El diseño de perforación completa minimiza la caída de presión a través de la válvula al tiempo que maximiza la capacidad de flujo para los servicios generales de línea.
La válvula de bolas flotante se utiliza principalmente en agua, aceites, gas natural, disolventes químicos, ácidos, etc. con cierre apretado y sin mantenimiento.el par para abrir o cerrar la válvula es pequeño, por lo que se aplica principalmente la operación manual.
Características del diseño:
1Diseño especial del asiento
Las válvulas de bolas flotantes están normalmente diseñadas con un asiento flexible.que forma una presión superior en el área de contacto para garantizar un sellado fiableCuando la presión media aumenta, el área de contacto del asiento y la bola se hace más grande junto con la deformación elástica del asiento.para que el asiento pueda soportar un empuje medio más alto sin dañarse.
2Diseño a prueba de fuego
En caso de incendio accidental en la tubería y la válvula, el anillo de asiento hecho de PTFE u otros materiales no metálicos podría quemarse a alta temperatura, causando una fuga masiva a la válvula.El diseño del asiento a prueba de fuego es un diseño de precaución entre la bola y el asientoDespués de que el asiento de la válvula se quema, la presión media empujaría la bola continuamente hacia el sello metálico aguas abajo para formar un sello auxiliar de metal a metal,que podría reducir eficazmente las fugas de válvulaAdemás, la junta de sellado de la brida media está hecha de junta de sellado en espiral de metal, que también podría garantizar el sellado a alta temperatura.El diseño a prueba de fuego de las válvulas de bolas KOLINK está aprobado según API 607.
3- A prueba de explosión y sellado del tallo
El tallo está mecanizado con un collar integral en su extremo inferior, y está instalado desde la cavidad interna de la válvula,de modo que el tallo está bloqueado por el cuello de la válvula y no sería soplado por el medio, incluso bajo la condición de aumento de presión anormal en la cavidad de la válvulaAdemás, para evitar fugas después de que el embalaje del tallo se queme en caso de incendio, el lavado de empuje entre el hombro del tallo y el contacto del cuerpo formaría un sellado positivo.La fuerza de sellado aumentaría con el aumento de la presión media, para garantizar un sellado fiable del tallo bajo diversas presiones, evitar fugas y evitar la propagación accidental.
4El embalaje de los chevron
El embalaje de chevron podría ajustar eficazmente la presión de sellado contra la presión media en el área de la glándula, y hacer que el sellado del embalaje del tallo sea más confiable.
5- Es una estructura antiestática.
La válvula de bolas está provista de dispositivos antiestáticos y podría formar un canal estático entre la bola y el cuerpo a través del tallo,para descargar la electricidad estática acumulada debido a la fricción durante el funcionamiento de la válvula, a través de la tubería, evitando incendios o explosiones que puedan ser causados por chispas eléctricas y garantizando la seguridad del sistema.
6Dispositivo de bloqueo de válvula
La pieza de posicionamiento con orificio de bloqueo está diseñada para evitar el mal funcionamiento de la válvula,y también podría evitar la apertura o cierre accidental de la válvula causada por vibraciones de la tubería u otros factores impredeciblesEs especialmente eficaz para oleoductos inflamables y explosivos, químicos y médicos o tubos de campo.
Además, la cabeza del tallo que se instala con la llave inglesa adopta un diseño doble-D. Cuando la válvula está abierta, la llave inglesa de la válvula es paralela a la tubería, y cuando la válvula está completamente cerrada,la llave inglesa es perpendicular a la tubería, de modo que las indicaciones de la válvula totalmente abierta y cerrada sean inequívocas.
Características de las válvulas de bolas flotantes:
- Tipo de bola flotante
- Cuerpo dividido, entrada final
- Cuerpo de 2 o 3 piezas
- Puerto completo con poca resistencia de flujo
- Seguridad contra incendios de acuerdo con API 607
- Diseño antistático
- Estribo antiexplosivo
- Disponibilidad de accionamiento de engranajes o actuador
- Embalaje con carga de primavera opcional
- Diseño opcional de asientos metálicos
- Opcional Embalaje de bajas emisiones de acuerdo con la norma ISO 15848
Las normas aplicables para las válvulas de bolas flotantes:
- Diseño y fabricación: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
- Protección contra incendios: API 607, API 6FA
- Cara a cara: API B16.10, API 6D, EN 558, DIN 3202
- Conexión de extremo: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
- Prueba e inspección: API 6D, EN 12266, API 598
