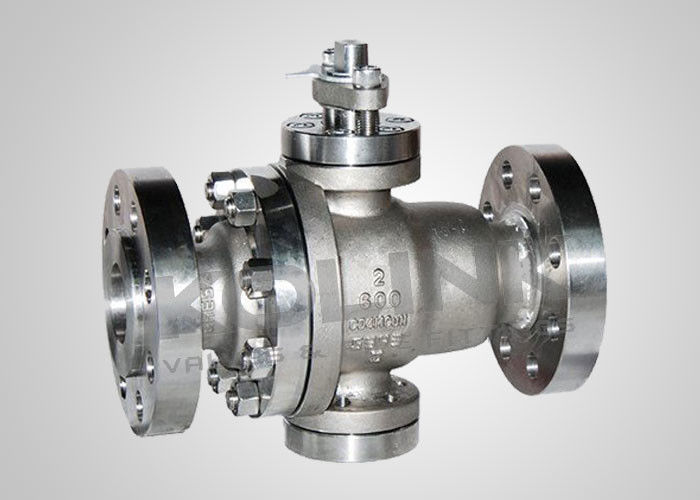

Válvula de bola con asiento metálico para el servicio de minería a altas temperaturas

Válvula de bola flotante con asiento metálico de alta temperatura y servicio de minería

Las válvulas de bolas con asiento de metal a metal tienen una resistencia al calor excepcional y se utilizan ampliamente en aplicaciones de servicio críticas y severas donde no se pueden usar asientos blandos,Especialmente cuando el servicio está sucio., abrasivo, altamente corrosivo, a altas temperaturas de hasta 500 °C, o una combinación de todos.

Los asientos metálicos de las válvulas de bolas están provistos de una amplia gama de tratamientos superficiales realizados para la dureza sobre un material más blando para adaptarse a casi cualquier aplicación y medio.El tungsteno Carburoy el recubrimiento de aleación de cromo duro puede fundirse adicionalmente con el metal base para formar un enlace metalúrgico,que proporciona una superficie de sellado de alta integridad que es prácticamente porosa y libre de poros, con dureza de hasta 70 HRCLa precisión con la que la bola y el asiento se juntan da como resultado una interfaz superior para un cierre estrecho.Las bolas se mecanizan con alta precisión y superprocesamiento de superficie espejoLos asientos metálicos precargados de resorte garantizan la fiabilidad del sellado y el par de funcionamiento estable.

Características del diseño:

1. Círculo y asiento Superficie endurecimiento
Se adoptan diferentes tecnologías de endurecimiento de bolas y asientos, incluyendo recubrimiento HVOF, aleaciones de base de níquel, carburo de tungsteno, soldadura por rociado de aleaciones de estelita, etc., de acuerdo con las condiciones de servicio.La resistencia al calor del material de la cara de sellado puede alcanzar 540°C~600°CEstos materiales también son resistentes al desgaste y al impacto.

2. apertura y cierre de válvulas flexibles
Bajo altas temperaturas, la bola y el asiento se expanden debido a la expansión térmica, causando el atasco de la bola entre 2 asientos.la expansión térmica podría ser absorbida, garantizando la apertura y cierre flexibles a altas temperaturas.

3Materiales de sellado a prueba de fuego

Las juntas de las válvulas de bolas con asiento metálico están hechas de acero inoxidable + enrollados en espiral de grafito flexible, y el embalaje es de grafito flexible.Estos materiales a prueba de fuego aseguran un sellado fiable de la válvula a alta temperatura, o incluso en caso de incendio.

4El diseño del asiento de metal
Trunnion con asiento metálicoválvula de bolasCuando la válvula se cierra y la cavidad media es ventilada,los asientos aguas arriba y aguas abajo bloquean el fluido en la entrada y salida de forma independiente, asegurando la función de doble bloqueo y sangrado (DBB).
La válvula de bolas flotantes de metal podría bloquear la descarga de fluido desde la cavidad central, y normalmente es un sellador unidireccional, con la dirección del flujo marcada en el cuerpo.La estructura de sellado bidireccional también está disponible bajo petición..

5. Rendimiento de sellado fiable
Mediante la rotación de la bola y el molinillo en diferentes posiciones, la superficie de la bola es pulida hasta una alta redondez y finura.Con sellado del asiento precargado con resorte y sellado del asiento forzado con presión de fluido, la tasa de fuga de las válvulas de bolas metálicas podría cumplir con el nivel IV de la norma ASME B16.104.

Características de las válvulas de bolas con asiento metálico:
Tipo de bola flotante o montada en trunnión
Cuerpo dividido, entrada final
Cuerpo de 2 o 3 piezas

Puerto lleno
Completamente a salvo del fuego sin asiento de PTFE blando
Diseño antistático
Estribo antiexplosivo

Disponibilidad de accionamiento de engranajes o actuador

Opcional Embalaje de bajas emisiones de acuerdo con la norma ISO 15848

Las normas aplicables para las válvulas de bolas flotantes:
a) Diseño y fabricación: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) A prueba de fuego: API 607, API 6FA
c) Cara a cara: API B16.10, API 6D, EN 558, DIN 3202
d) Conexión de extremo: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Prueba e inspección: API 6D, EN 12266, API 598
