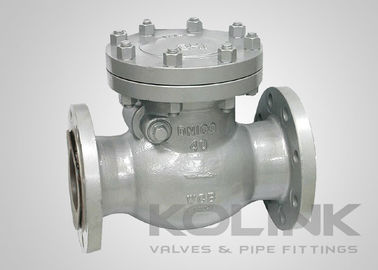

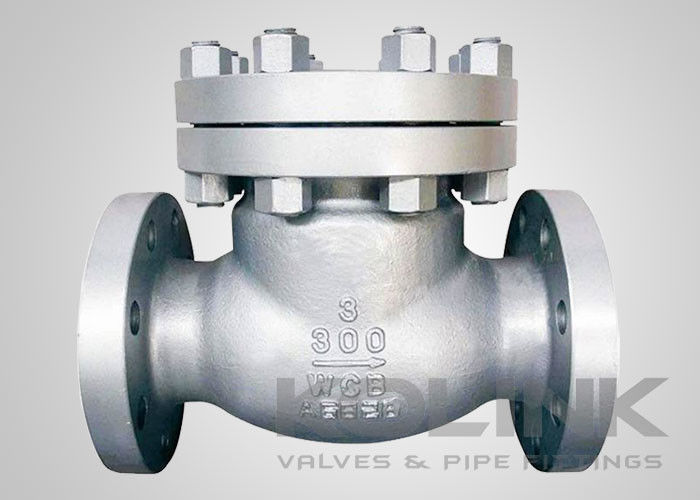

Válvula de control de oscilación de acero fundido, clase 150-1500 Válvula de no retorno WCB con brillo

Válvula de control de oscilación de acero fundido Clase 150-1500 Válvula de no retorno WCB con bridas

De todos los diseños de válvulas de frenado, estas válvulas producen la caída de presión más baja.cuando se comparan con otras válvulas de retención del mismo tamañoCuentan con un diseño simple que es fácil de mantener.
Las funciones de la válvula de control de oscilación permiten que las fuerzas de flujo muevan el disco desde la posición cerrada a la posición completamente abierta en un movimiento de arco de barrido contra la bisagra dentro del cuerpo de la válvula.Debido al peso y la ubicación del centro de gravedad del disco y el conjunto del brazo oscilante, la válvula volverá a la posición cerrada si el flujo se interrumpe o se invierte.Los contrapesos externos montados en el perno de bisagra a veces se utilizan para aumentar o disminuir el tiempo de reacción y la velocidad del disco que regresa a la posición cerradaLas superficies de los asientos son típicamente planas, lo que significa que el posicionamiento del disco radial sobre el asiento no es crítico, excepto que debe estar plano sobre el asiento.

Los discos de las válvulas de frenado no son estables a menos que estén en sistemas con un flujo constante y estén en posición totalmente abierta.Como el centro de ensamblaje del disco / bisagra de rotación está a una distancia razonable de su punto de pivoteEn el caso de las válvulas de frenado, el cierre de las válvulas de frenado tardará relativamente mucho tiempo en detenerse o revertirse el caudal.las fuerzas de flujo inverso pueden experimentar un gran aumento de la energía del flujo y la acumulación de presiónEsta situación puede causar un martillo de agua de alta energía cuando el disco se golpea contra el asiento.

La válvula de control de oscilación se puede mejorar con muchas opciones como una palanca y el peso, que está diseñado para hacer que la válvula se cierre más rápido y evitar el golpe.

Características de las válvulas de frenado de oscilación:
Diseño del disco oscilante
Cubierta con cerrojo
Estándar de diseño de bisagra interna
Diseño de pines de bisagra a través del cuerpo disponible
Asiento renovable
Las demás piezas de acero
Palanca adicional, contrapeso y amortiguador disponibles

Las normas aplicables a las válvulas de frenado de oscilación:
a) Diseño y fabricación: API 6D, BS 1868, ASME B16.34
b) Cara a cara: API 6D, ASME B16.10, EN 558
c) Finalidad de conexión: ASME B16.5, según la norma ASME B16.25, EN 1092, JIS B2220
d) Prueba e inspección: API 6D, EN 12266, API 598, BS 6755
