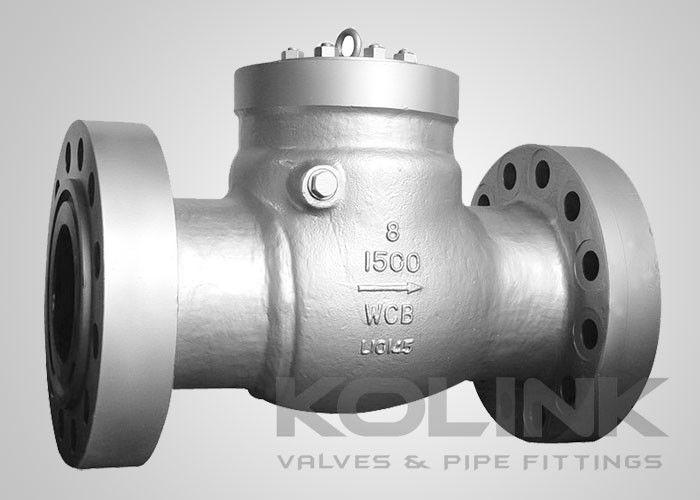

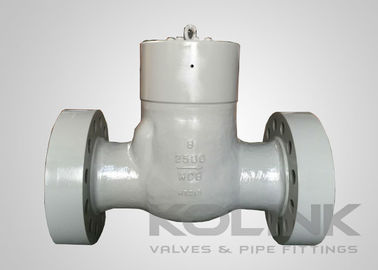

Válvula de retención oscilante con sello de presión Clase 600-2500 Alta presión

Se sugiere la bonete con sello de presión para un mejor cierre en condiciones de alta presión, mientras que la bonete atornillada sigue estando disponible como opción para el cliente.

El diseño del sello de presión incorpora un sello metal-metal que se vuelve más hermético a medida que aumenta la presión. La precarga inicial deforma la conicidad de la junta de hierro blando para que coincida con la conicidad de la bonete. El borde de cuchillo delgado de la junta se acuña firmemente entre el cuerpo y la bonete. El ángulo poco profundo asegura que la junta se selle herméticamente con solo una pequeña fuerza ascendente sobre la bonete. Una vez que se crea el sello inicial, la unión cuerpo/bonete permanecerá libre de fugas independientemente de las condiciones térmicas o de presión en la válvula. Después de que la unión se haya ensamblado, no hay necesidad de ajustar más los tornillos de la tapa de la bonete.

• Diseño de disco oscilante
• Cubierta con sello de presión
• Diseño estándar de pasador de bisagra interno
• Diseño de pasador de bisagra a través del cuerpo disponible
• Extremos bridados o soldados a tope
• Palanca extra, contrapeso y amortiguador disponibles

• Diseño y fabricación: API 6D, BS 1868, ASME B16.34
• Cara a cara: API 6D, ASME B16.10, EN 558
• Extremo de conexión: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
• Prueba e inspección: API 6D, EN 12266, API 598, BS 6755
