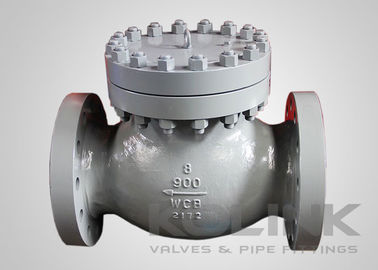

Acero fundido válvula de compresión de pistón de resorte cargado disco de elevación 2-36 pulgadas

Válvula de compresión de pistón de acero fundido clase 150-1500 disco de elevación de resorte

Las válvulas de compresión de pistón también se llaman válvulas de compresión de elevación.El disco tiene movimiento lineal y generalmente está guiado por el cuerpo con superficies cónicas de asientoLos resortes se pueden añadir por encima del disco para proporcionar más fuerza de cierre cuando el disco vuelve a su posición cerrada.Algunos fabricantes incluyen tuberías de ecualizador conectadas externamente para aumentar la apertura del disco con flujos más bajosLa tubería de ecualizador es un dispositivo de comunicación de presión abierta que mantiene la misma presión por encima del disco y en la tubería aguas abajo del disco.

Dependiendo de la configuración del cuerpo de la válvula (patrón Y, ángulo o patrón T), la caída de presión podría ser cercana a la de una válvula de control de disco inclinado o mucho mayor.El disco de este diseño de válvula de frenado es estable en una posición abierta y se puede utilizar con una amplia gama de caudales.
