Válvulas de control de presión de alta presión de clase 600-2500

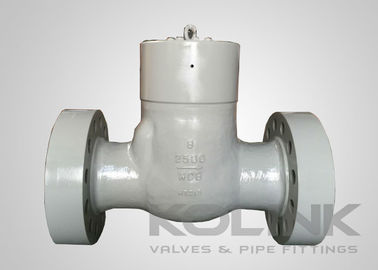

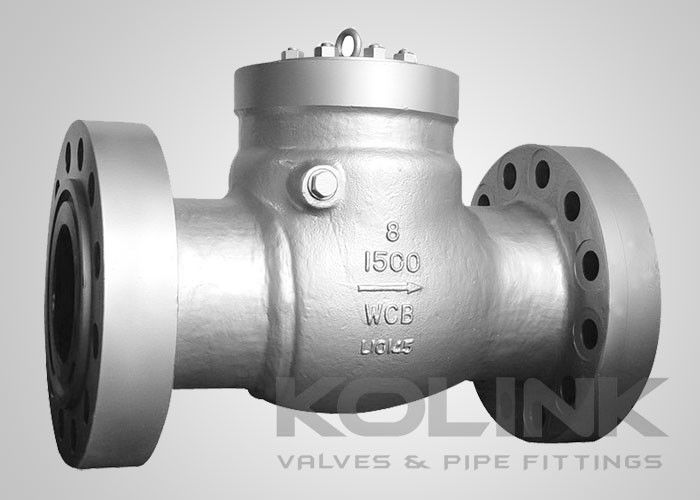

Silencio de presión válvula de control oscilante de acero fundido clase 900-2500 Alta presión

Se sugiere el capó de sellado a presión para un mejor cierre en condiciones de alta presión, mientras que el capó atornillado todavía está disponible para la opción del cliente.

El diseño del sello de presión incorpora un sello de metal a metal que se vuelve más apretado a medida que aumenta la presión.La precarga inicial deforma el cónico en la junta de hierro blando para aparearse con el cónico en el capóEl filo delgado del cuchillo de la junta se encuentra firmemente entre el cuerpo y el capó. El ángulo poco profundo asegura que la junta se sella con fuerza con sólo una pequeña fuerza hacia arriba sobre el capó.Una vez que el sello inicial se crea, la unión cuerpo/cabina permanecerá libre de fugas independientemente de las condiciones térmicas o de presión en la válvula.

Características de las válvulas de compresión de presión:
Diseño del disco oscilante
Cubierta del sello de presión
Estándar de diseño de bisagra interna
Diseño de pines de bisagra a través del cuerpo disponible
Las demás piezas de acero
Palanca adicional, contrapeso y amortiguador disponibles

Las normas aplicables a las válvulas de compresión giratorias de sello de presión:
a) Diseño y fabricación: API 6D, BS 1868, ASME B16.34
b) Cara a cara: API 6D, ASME B16.10, EN 558
c) Finalidad de conexión: ASME B16.5, según la norma ASME B16.25, EN 1092, JIS B2220
d) Prueba e inspección: API 6D, EN 12266, API 598, BS 6755
