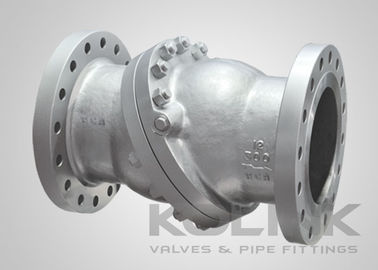

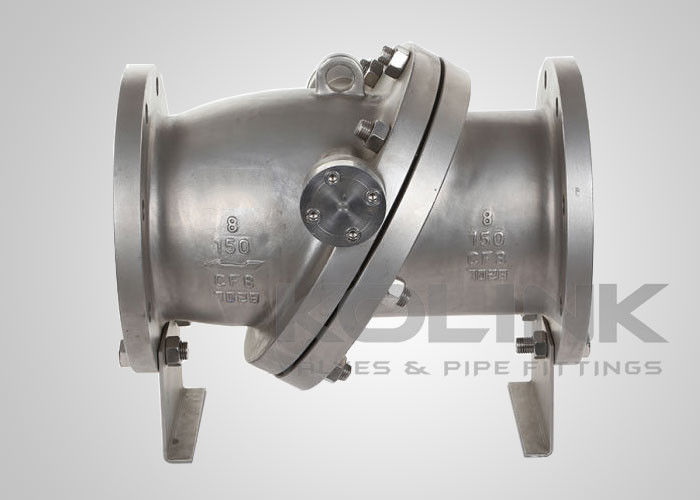

Válvula de compresión de disco inclinado, apertura rápida baja pérdida de cabeza, acero fundido inoxidable

Disco inclinado válvula de verificación de acero fundido de apertura rápida baja pérdida de cabeza

Las válvulas de compresión de disco inclinado producen una caída de presión ligeramente mayor que las válvulas de compresión de oscilación del mismo tamaño.el disco gira alrededor de los pines de bisagra que se encuentran dentro de la geometría del disco y ligeramente por encima de la línea central del cuerpo de la válvulaDebido a que el disco gira sobre el asiento, las superficies de sellado deben ser cónicas.aumentando drásticamente la estabilidad del disco con menores caudales.

Las válvulas de control de disco inclinado fueron diseñadas específicamente para minimizar el potencial de martillo de agua de alta energía.Este objetivo se logra ubicando el centro del disco de rotación a poca distancia de su punto de pivote, lo que permite que el disco se cierre rápidamente con la interrupción del flujo o la inversión del flujo.el disco es razonablemente estable en algunas condiciones de flujo menos que abierto.

Cuando se trata de mantenimiento, las válvulas de control de disco inclinadas son más difíciles que las válvulas de control de balanceo.las superficies cónicas de los asientos del disco y del asiento de la carrocería deben acoplarse bien, y la ubicación del pivote del disco debe ser precisa.

Características delDisco de inclinaciónVálvula de verificaciónS: el

Diseño de cuerpo de una pieza
Tipo de brida de cara a cara
Disco de inclinación en línea para un funcionamiento rápido
Disponible el diseño con resorte

Las normas aplicables deDisco de inclinaciónVálvula de verificaciónS: el
a) Diseño y fabricación: API 6D, BS 1868, ASME B16.34
b) Cara a cara: API 6D, ASME B16.10, EN 558
c) Finalidad de conexión: ASME B16.5, según la norma ASME B16.25, EN 1092, JIS B2220
d) Prueba e inspección: API 6D, EN 12266, API 598, BS 6755
