Válvula de bolas de trunnión de puerto completo
| Atributo |
Valor |
| Tamaños |
2" - 36", DN 50 - DN 900 |
| Nivel de presión |
Clase 150 - Clase 2500 o PN 16 - PN 420 |
| Material del cuerpo de la válvula |
El número de unidades de producción de los vehículos de las categorías A, B, C, D, E, F, G, H, H, H, H, H, K, K, K, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, |
| Operado por |
Las partidas de las máquinas de ensayo de la categoría 85 incluyen las máquinas de ensayo de las categorías 851 a 852. |

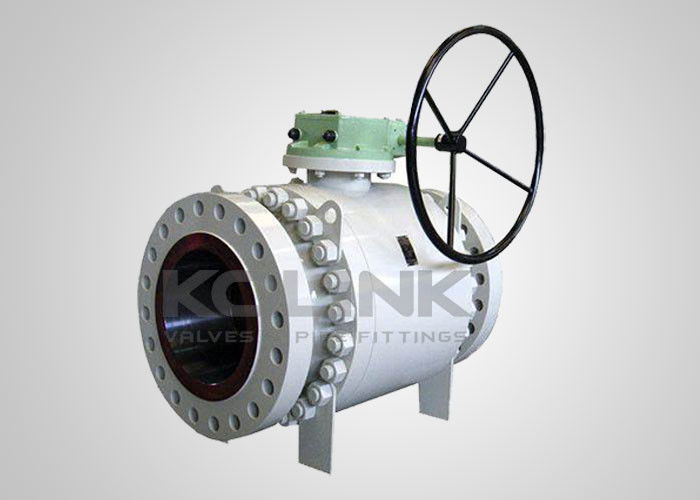

Válvula de bolas de trunnión de puerto completo con perforación completa con engranaje de acero forjado
Para la válvula de orificio completo, el diámetro del orificio en la bola tiene el mismo diámetro interno que la tubería,mientras que una válvula de perforación reducida tiene un diámetro de perforación menor que el diámetro interno de la tubería en la que se encuentra.
El diseño del puerto completo garantiza una resistencia mínima al flujo, caída de presión y cavitación.donde una caída de presión puede afectar el rendimiento de la bombaTambién se utilizan en flujos que contienen líquidos y sólidos mezclados donde las restricciones de flujo pueden causar separaciones en los materiales que causan acumulaciones y, por lo tanto, reducen el flujo en las tuberías.
En la industria del petróleo y el gas, es una práctica común empujar a un "cerdo" a través de un sistema de tuberías.Un 'cerdo' se parece a una bola que se empuja a través del sistema de tuberías para limpiar el interior de las tuberías y válvulasUna válvula de puerto completo es fundamental para este tipo de práctica ya que un cerdo se quedaría atascado en una válvula de puerto reducido.
Por otro lado, las válvulas de bolas de puerto reducido se utilizan cuando la caída de presión, la turbulencia en el flujo y las características del material no son una preocupación.También tienen las ventajas de un tamaño más pequeño y un menor coste..
Características de las válvulas de bolas montadas en trunnion:
- Esfera montada en trunnion para un par de funcionamiento bajo
- Sillón flotante de resorte
- Bloqueo y hemorragia doble (DBB)
- Cuerpo dividido, entrada final
- Cuerpo de 2 o 3 piezas
- Puerto completo para operaciones de captura de cerdos
- Seguridad contra incendios de acuerdo con API 607
- Dispositivo antistático
- Estribo antiexplosivo
- Dispositivo de sellado del sellador de emergencia
- Disminución automática de la presión en la cavidad media de la válvula
- Disponibilidad de accionamiento de engranajes o actuador
- Instalación directa opcional de acuerdo con la norma ISO 5211
- Dispositivo de bloqueo opcional
- Extensión del tallo opcional
Las normas aplicables a las válvulas de bolas montadas en trunnion:
- Diseño y fabricación: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
- Protección contra incendios: API 607, API 6FA
- Cara a cara: API B16.10, API 6D, EN 558, DIN 3202
- Conexión de extremo: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
- Prueba e inspección: API 6D, EN 12266, API 598
