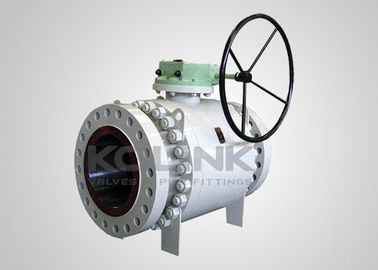

Válvula de bola de trunnión de puerto completo

Válvula de bolas de trunnión de puerto completo de perforación completa de acero forjado

Para la válvula de orificio completo, el diámetro del orificio en la bola tiene el mismo diámetro interno que la tubería,mientras que una válvula de perforación reducida tiene un diámetro de perforación menor que el diámetro interno de la tubería en la que se encuentra.

El diseño del puerto completo garantiza una resistencia mínima al flujo, caída de presión y cavitación.donde una caída de presión puede afectar el rendimiento de la bombaTambién se utilizan en flujos que contienen líquidos y sólidos mezclados donde las restricciones de flujo pueden causar separaciones en los materiales que causan acumulaciones y, por lo tanto, reducen el flujo en las tuberías.

Otra razón para las válvulas de orificio completo es para la limpieza. Es una práctica común en la industria del petróleo y el gas empujar un porco a través de un sistema de tuberías.Un "pig" parece una bola que se empuja a través del sistema de tuberías para limpiar el interior de las tuberías y válvulasUna válvula de puerto completo es fundamental para este tipo de práctica ya que un cerdo se quedaría atascado en una válvula de puerto reducido.

Por otro lado, las válvulas de bola de puerto reducido se utilizan cuando la caída de presión, la turbulencia en el flujo y las características del material no son una preocupación.También tienen las ventajas de un tamaño más pequeño y un menor coste..

Características de las válvulas de bolas montadas en trunnion:
Esfera montada en trunnion para torque de funcionamiento bajo
Sillón flotante de resorte
Bloqueo y hemorragia doble (DBB)
Cuerpo dividido, entrada final
Cuerpo de 2 o 3 piezas
Puerto completo para operaciones de captura de cerdos
Seguridad contra incendios de acuerdo con API 607
Dispositivo antistático
Estribo antiexplosivo

Dispositivo de sellado del sellador de emergencia

Disminución automática de la presión en la cavidad media de la válvula
Disponibilidad de accionamiento de engranajes o actuador

Instalación directa opcional de acuerdo con la norma ISO 5211

Dispositivo de bloqueo opcional

Extensión del tallo opcional

Las normas aplicables a las válvulas de bolas montadas en trunnion:

a) Diseño y fabricación: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) A prueba de fuego: API 607, API 6FA
c) Cara a cara: API B16.10, API 6D, EN 558, DIN 3202
d) Conexión de extremo: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Prueba e inspección: API 6D, EN 12266, API 598
