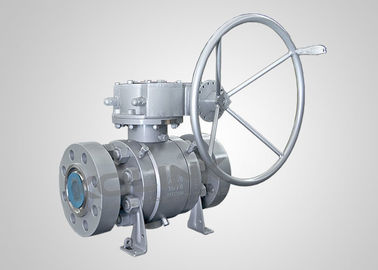

2 - 48 pulgadas válvula de bolas de alta presión de acero forjado asiento PEEK clase 2500 PN420
- Tamaño:2" - 36", DN 50 - DN 900
- Estructura:Clase 150 - Clase 2500 o PN 16 - PN 420
- Aplicación:El número de unidades de producción de los vehículos de las categorías A, B, C, D, E, F, G, H, H, H, H, H, K, K, K, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U, U,
- Operado por:Las partidas de las máquinas de ensayo de la categoría 85 incluyen las máquinas de ensayo de las categorías 851 a 852.
2 - 48 pulgadas válvula de bolas de alta presión de acero forjado asiento PEEK clase 2500 PN420
Válvulas de bolas de alta presión
La válvula de bola de alta presión está especialmente construida para la resistencia y la fiabilidad con una presión de diseño de hasta ANSI Clase 2500 (420 bar / 6000 psi).la serie de alta presión está hecha de material de barra forjado o laminado, lo que podría garantizar una rigidez y resistencia suficientes bajo la presión máxima de funcionamiento nominal, sin el defecto inherente de la fundición.El espesor de la pared estándar del cuerpo separado y la adaptación de tornillos de alta resistencia son convenientes para el mantenimiento de la válvula y suficiente para soportar la tensión de la tubería.
La válvula de bolas de alta presión ofrece un rendimiento confiable en las aplicaciones más exigentes en la industria del petróleo y el gas, la plataforma de perforación marina, la petroquímica y la energía.

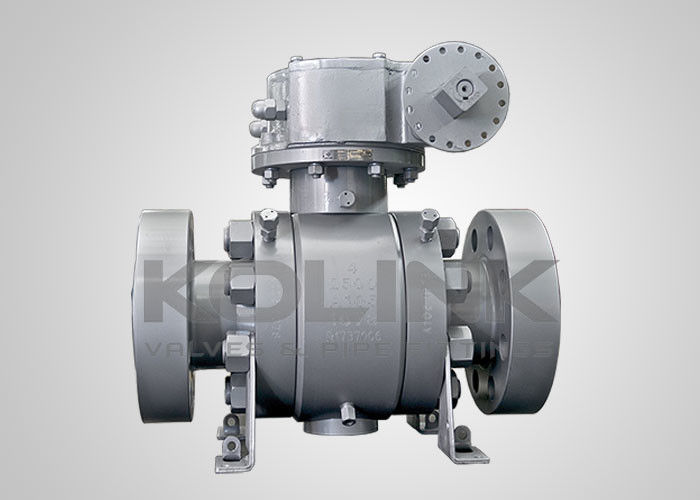

La válvula de bolas montada en trunnion ha sido diseñada con dos asientos flotantes, que se mueven bajo la presión de un medio.los resortes de precarga del asiento están posicionados para asegurar que dos asientos flotantes sujeten la superficie de la bola con firmeza.La bola está fijada por trunnions superiores e inferiores, por lo que los anillos de asiento no permiten demasiada fuerza de presión de flujo cuando la válvula está en posición cerrada.presión de medio empuja el asiento delantero contra la bola, formando un sello hermético de burbuja.
Características de las válvulas de bolas montadas en trunnion:
- Esfera montada en trunnion para un par de funcionamiento bajo
- Sillón flotante de resorte
- Bloqueo y hemorragia doble (DBB)
- Cuerpo dividido, entrada final
- Cuerpo de 2 o 3 piezas
- Puerto completo para operaciones de captura de cerdos
- Seguridad contra incendios de acuerdo con API 607
- Dispositivo antistático
- Estribo antiexplosivo
- Dispositivo de sellado del sellador de emergencia
- Disminución automática de la presión en la cavidad media de la válvula
- Disponibilidad de accionamiento de engranajes o actuador
- Instalación directa opcional de acuerdo con la norma ISO 5211
- Dispositivo de bloqueo opcional
- Extensión del tallo opcional
Las normas aplicables a las válvulas de bolas montadas en trunnion:
- Diseño y fabricación: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
- Protección contra incendios: API 607, API 6FA
- Cara a cara: API B16.10, API 6D, EN 558, DIN 3202
- Conexión de extremo: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
- Prueba e inspección: API 6D, EN 12266, API 598
